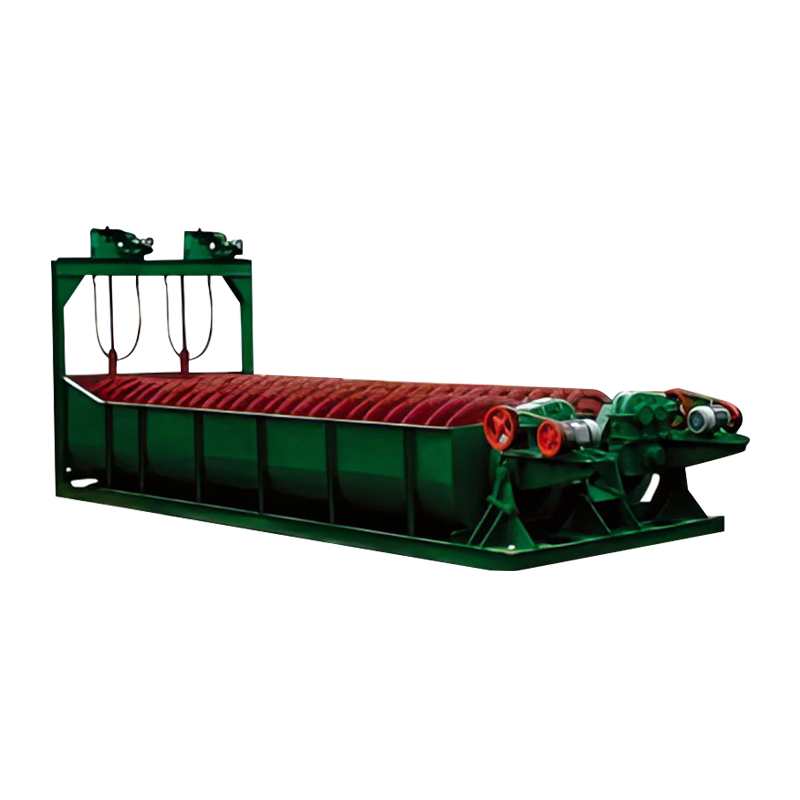

معدات التصنيف الحلزونية

معدات التصنيف الحلزونية

المكونات الرئيسية للمصنف الحلزوني هي خزان مياه نصف دائري ، وجهاز حلزوني يتكون من عمود وشفرات ، وأجزاء محلية أعلى وأسفل من العمود الحلزوني ، وجهاز نقل العمود الحلزوني ، وآلية الرفع. يتم التعبير عن مواصفاته من خلال القطر الحلزوني.

يمكن تقسيم المصنفات الحلزونية إلى مصنفات حلزونية مفردة ومزدوجة وفقًا لعدد الأعمدة الحلزونية ، ويمكن تقسيمها إلى نوع من السد العالي ، ونوع السد المنخفض ، ونوع الغرق وفقًا لارتفاع السد الفائض.

يكون السد الفائض من المصنف الحلزوني العالي Weir أعلى من مركز الحمل في الطرف السفلي من العمود الحلزوني ولكنه أقل من الحافة العلوية من دوامة نهاية الفائض. لديها مساحة ترسيب معينة مناسبة لتصنيف الجسيمات الخشنة ويمكن أن تحصل على حجم جسيم في التدفق أكبر من 100 شبكة.

إن السد الفائض من المصنف الحلزوني المنخفض من Weir أقل من مركز محمل نهاية الفائض ، وبالتالي فإن منطقة الترسيب صغيرة والقدرة الإنتاجية في التدفق منخفضة. عادة لا يتم استخدامه لعمليات التصنيف ولكن يتم استخدامه لغسل رمال الخام لتصويره.

يتم غمر دوامة كاملة في نهاية الفائض من المصنف الحلزوني المغمورة أسفل السطح السائل في منطقة الترسيب. تحتوي منطقة الترسيب الخاصة بها على مساحة كبيرة وعمق ، وهي مناسبة لتصنيف الجسيمات الدقيقة ويمكن أن تحصل على حجم جسيم في التدفق أقل من 100 شبكة.

مبدأ العمل
يتم تغذية الملاط الأرضي بدقة في خزان المياه من ميناء التغذية الموجود في منتصف منطقة الترسيب. الطرف السفلي من خزان المياه المائل هو منطقة ترسيب تصنيف الملاط. تدور الحلزونية بسرعة منخفضة لتحريك الملاط ، بحيث يتم تعليق الجزيئات الخفيفة والجزيئات الدقيقة على السطح وتتدفق إلى السد الفائض للتفوق ودخول العملية التالية. تستقر الجزيئات الخشنة والثقيلة في قاع الخزان ويتم نقلها إلى منفذ التفريغ بواسطة دوامة كما الرمال التي تم إرجاعها. عادةً ما يشكل المصنف الحلزوني والطاحونة دائرة مغلقة لإعادة الرمال الخشنة إلى المصنع لإعادة الطلاء.
إن مزايا المصنف الحلزوني هي هيكلها البسيط ، وتشغيله المستقر والموثوق ، وتشغيله السهل ، وسهولة تشكيل عملية دائرة مغلقة مع طاحونة يبلغ قطرها أقل من 3.2 متر.

يكتب نموذج قطر دوامة سرعة مفك البراغي المصارف القدرة الإنتاجية محرك كهربائي رفع المحركات وزن
الطول (مم) العروض (مم) زاوية الميل الفائض حجم العودة الرمال نموذج قوة نموذج قوة
مم (ص/دقيقة) T/24H KW KW كجم
هوي المسمار واحد FG-10 φ1000 3.5-7.6 6500 1112 14-10.5 85 473-1026 Y132M2-6 5.5 يدوي 4400
FG-12 φ1200 6 6500 1372 14-10.5 155 1170-1600 Y132M2-6 5.5 Y90L-4 1.5 8800
FG-15 φ1500 2.5-6.0 8230 1664 14-18.5 235 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 11680
FG-20 φ2000 3.6-5.5 8400 2200 14-18.5 400 3890-5940 Y160L-6/4 11/15 Y100L2-4 3 20450
FG-24 φ2400 3.64 91300 2600 14-18.5 580 6800 Y160L-4 15 Y100L2-4 3 25650
برغي مزدوج 2FG-12 φ1200 6 6500 2600 14-18.5 310 2340-3200 Y132M2-6 5.5x2 Y90L-4 1.5x2 15840
2FG-15 φ1500 2.5-6.0 8230 3200 14-18.5 470 2280-5480 Y160M-6 7.5x2 Y100L1-4 2.2x2 22100
2FG-20 φ2000 3.6-5.5 8400 4280 14-18.5 800 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 36400
2FG-24 φ2400 2.5-5.2 9130 5100 14-18.5 1160 9140-18500 Y200L-4 30x2 Y100L2-4 3x2 45874
2FG-30 φ3000 3.17 12500 6300 14-18.5 1785 14600-23400 Y225M-4 45 Y112M-4 4x2 73480
غارق المسمار واحد FC-10 φ1000 6.0-7.4 8400 1112 14-10.5 75 473-1026 Y132M2-6 5.5 يدوي 6000
FC-12 φ1200 5.0-7.0 8400 1372 14-18.5 120 1170-1630 Y160M-6 7.5 Y100L1-4 2.2 11020
FC-15 φ1500 2.5-6.0 10500 1664 14-18.5 185 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 15340
FC-20 φ2000 3.6-5.5 12900 2200 14-18.5 320 3890-5940 Y160L6/4 11/15 Y100L2-4 3 29060
FC-24 φ2400 3.64 14130 2600 14-18.5 455 6800 Y180M-4 18.5 Y112M-4 4 37267
برغي مزدوج 2FC-12 φ1200 6 8400 2600 14-18.5 240 1770-2800 Y160M-6 7.5x2 Y90L-4 1.5x2 19610
2FC-15 φ1500 2.5-6.0 10500 3200 14-18.5 370 2280-5480 Y160M-6 7.5x2 Y100L2-4 2.2x2 27450
2FC-20 φ2000 3.6-5.5 12900 4280 14-18.5 640 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 50000
2FC-24 φ2400 2.5-5.2 14130 5100 14-18.5 910 13700 Y200L-4 30x2 Y100L2-4 3x2 53491
2FC-30 φ3000 3.2 14300 6300 14-18.5 1410 23300 Y225M-4 45x2 Y112M-4 4x2 84870
